ZB01 纺织品检测智能取样系统

【适用范围】

本系统适用于纺织品检测公司、工厂实验室和检测中心等机构，可快速、精确的完成纺织品检测项目的取样，适用于色牢度、物理性能、燃烧性能和化学的各种项目，可完成各种样品的取样，包括成品服装、半成品、布料等。

【适用标准】

内置 2000 多种图形，涵盖纺织品检测 95%以上的项目，支持 GB、FZ、ISO、EN、 JIS 、AATCC、ASTM 等各类国内外标准；可以根据客户需求订制分片库；客户也可以自己添加修改。

【设备特点】

3.1软件性能

3.1.1订单录入：与用户的检务系统或 LIMS 系统对接，扫码即可获取样品信息。

3.1.2操作简单：一键排版一键切割：

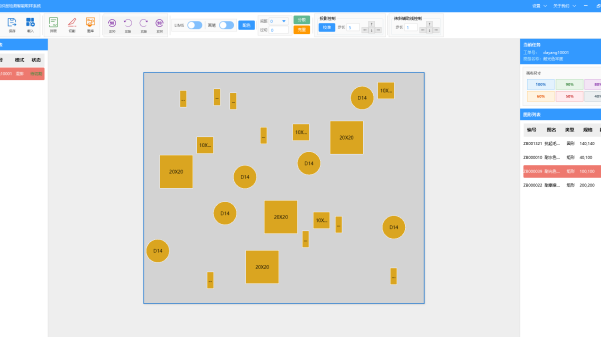

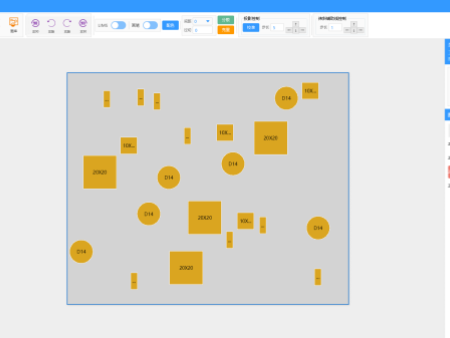

3.1.3多种排版方式：【分散排版】可严格按照标准要求取样，【小面积排版】可以小面积排版；

3.1.4支持多种取样：支持梯形取样、全幅取样、45°取样、对调对格、对长边和对短边等多种标准要求；

3.1.5形状添加：用户可以自己添加形状及其对应的标准信息；

3.1.6多层切割：支持多层切割（1-20 层），可自动对订单进行分组，进行叠加切割；

3.1.7多工位切换：可以一键切换多工位（可切换为 1/2/3/4/6/8 个工位）；3.1.8投影交互与图形拖动功能

系统支持在裁样机台面进行多点触控操作，用户可通过手指触控实现投影区域内的图形选择、移动与调整。同时，支持使用红外笔进行高精度交互控制，可对投影图形进行实时拖动、定位与放置，实现人机一体化的智能操作体验

3.1.9投影切割: 可按照投影进行切割，辅助铺布收料；

3.1.10分片库：含 2000 多种分片、支持 GB、FZ、ISO、EN、JIS 、AATCC、ASTM等各类标准；

3.1.11标记功能: 可以在样品上标记经纬向、正反面、报告号、缩率标记和辅助线等。

3.2硬件性能

3.2.1有效切割面积： 1400mm*1000mm；

3.2.2适用范围：各种布料的切割；

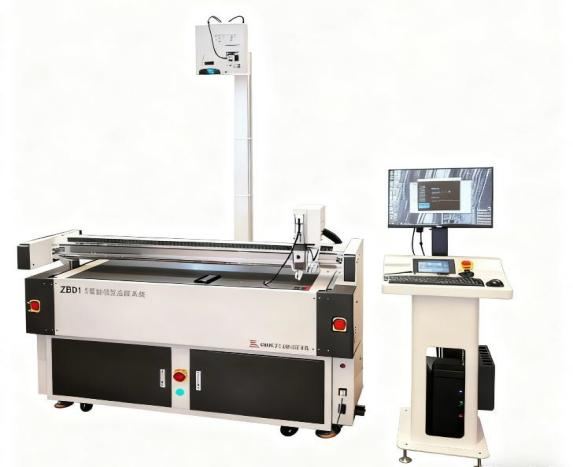

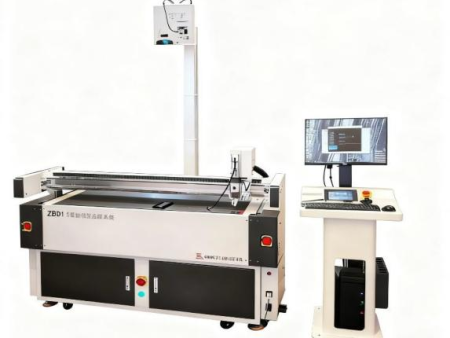

3.2.3系统构成：电脑主机+控制排版软件+激光发射模组＋视觉识别模组＋红外指示模组＋电脑数控切割机

3.2.4工作特性：电脑操作与切割机同时进行，快速完成数据传输，可连续使用。

3.2.5切割性能：28mm 钨钢刀片切割，快可达 2000mm/s。

3.2.6定位方式：红外线激光灯定位。

3.2.7材料固定方式：真空吸附。

3.2.8切割精度：切割精度≤±0.1mm，切割重复误差≤±0.05mm。

3.2.9操作方式：自研纺织检测取样软件，集成各种复杂取样标准，操作简单易上手。

3.2.10接口方式：双向通讯数据网口，可对接客户 ERP 或检测系统。

3.2.11安全装置：红外感应急停装置 + 停止按钮 + 点击触摸屏急停。
