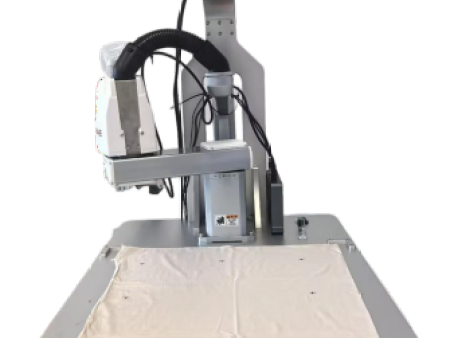

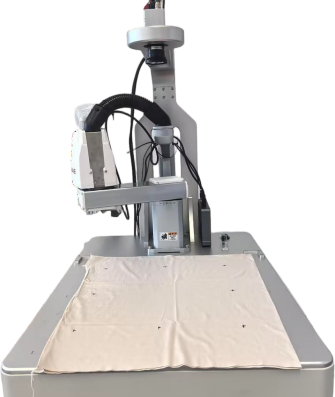

ZB08A 智能缩水率检测仪

【设备整体概述】

全功能智能缩水率检测仪，其是用于测量纺织品在洗涤、蒸制和干洗后的多种缩水率数据，如纺织品的经纬向缩水率、接缝扭曲率、垂直扭曲率、对角线扭曲率等。适用于国内外多种测试方法，如 GB 、ISO 、AATCC 、JIS 等；

该设备配备有不退色的黑白双色打印墨水(打印头)、智能机械臂、高清摄像头、视觉软件系统，实现纺织品的全功能智能缩水率检测。

【设备功能描述】

1.通过扫码识别样品编号，选择检测要求，由机械臂带动打印头打印样品编号、经向标志、测量标记点等必需信息，由高清摄像头记录和识别原始样品信息，由视觉软件系统测量各个测量标记点之间的距离，同时留下样品的原始照片以便后续对应分析计算缩水率；缩水率实验后再将样品平铺摆放至设备平台，由高清摄像头识别样品信息，自动盲样调取其对应的原始信息，并自动判定经向，由视觉软件系统再次测量各个测量标记点之间的距离，通过与其对应的原始数据计算缩水率等参数指标，同时保留试验后图片与数据，计算结果上传至办公系统。

2.纺织品缩水率检测的前处理，传统方式由人工依据样品的颜色和花纹，选择颜色对比明显的用专用笔（如黄油笔）在纺织品上填写样品编号、经向标志、多个测量标记点，并用手动测量各个测量标记点之间的距离，再人工记录数据。此人工方式效率低、速度慢、易错漏。由本设备的全智能方式，无需人工操作，无需考虑样品颜色与花纹的影响，自动、快速完成写、画、算、记的所有工作；

3.纺织品缩水率试验后的结果检测，传统方式由人工查找对应的洗前信

息，再人工测量、记录、计算。本设备全程自动运行，自动匹配洗信息

数据，自动测量与计算检测结果。可避免人工操作的误差，测量数据自动

记录，减少由于抄录导致的差错率，使结果更可靠；自动保存前后两次测试数据和样品照片，并可实时分享和发送测试结果，让测试更加透明可信；

4.前期准备和后期测量，全部过程从传统人工方式的 15-20 分钟左右降至仅需 20秒的操作时效，让测试更迅速。

5、洗前：

通过扫码识别试样编号，在试样上标注出样品编号（也可图形等几种方式）、经向标志、测量标记点等必需信息。

由视觉系统测量各个测量标记点之间的几何尺寸，同时留下试样的洗前图片以便与洗后对应分析计算缩水率；

6、洗后：

缩水率实验后的试样品平铺摆放至设备平台，此时不指定经向的摆放方向。由视觉系统自动识别样品信息，自动盲样调取其对应的洗前洗前信息，并自动判定经向，由视觉系统再次测量各个测量标记点之间的几何尺寸，通过与其对应的洗前数据计算缩水率等参数指标，同时保留洗后图片与数据，计算结果上传至办公系统。

7、计量校准：

设备自备标准几何尺寸标识点，便捷进行设备的计量校准工作，以及日

常的期间核查。

【设备效率优势】

纺织品缩水率检测的前处理，传统方式由人工依据样品的颜色和花纹，选择颜色对比明显的用专用笔（如黄油笔）在纺织品上填写样品编号、经向标志、多个测量标记点，并用手动测量各个测量标记点之间的距离，再人工记录数据。此人工方式效率低、速度慢、易错漏。由本设备的全智能方式，无需人工操作，无需考虑样品颜色与花纹的影响，自动、快速完成写、画、算、记的所有工作；

【样品适用范围】

适用于针/机织物，非织造布和层压织物及弹性机织物。

【实验室无纸化】

设备可与 LIMS、ERP 等系统进行数据通讯连接，协助实验室更便捷地进行缩水率测试数据管理。

【常用标准覆盖】

AATCC135；AATCC150;AATCC179 方法 1；GB/T8630；GB/T8628；IS03759；

测试尺寸： 200*200mm,250*250mm,350*350mm,450*450mm,460*460mm,500*500mm,10*10in.15*15i n.18*18in
